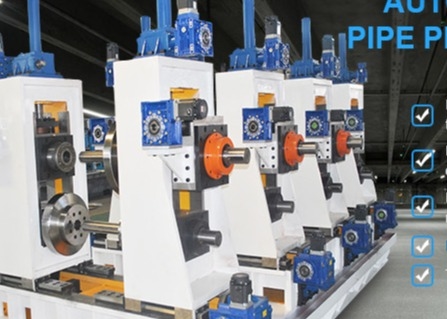

HG76 ERW スクウェアとラウンドチューブ25-76mmのための溶接パイプミール

Name: HG76 ERW スクウェアとラウンドチューブ25-76mmのための溶接パイプミール
Brand: Hebei Tengtian Welded Pipe Equipment Manufacturing Co.,Ltd.
SKU: HG76
Price: 50,000.00 USD
Availability: InStock

製品の詳細:

起源の場所:	中国
ブランド名:	Tengtian
証明:	CE / ISO
モデル番号:	HG76

詳細情報

起源の場所:

中国

ブランド名:

Tengtian

証明:

CE / ISO

モデル番号:

HG76

ローラーミル:

HG76 溶接パイプ製造機械またはスクエアチューブのための鋼管生産ライン

電圧:

220/380/415/420/440V

タイプ:

管製造所

外径:

1000~1500mm

内径:

480~520mm

モデル:

Erwは管製造所を溶接した

パイプ形状:

長方形、円形、正方形

材料:

炭素鋼

生産能力:

1-10m/min

モデル番号:

HG32/HG50/HG76/HG127

力:

7.5kw

証明:

CE ISO9001

保証:

1年

ハイライト:

High Light

ハイライト:

hg76は機械を作る管を溶接した

hg 76

ERWは機械を作る管を溶接した

取引情報

最小注文数量:

1セット

価格:

$100000 to $1 million

パッケージの詳細:

特別な輸出パッキング、および容器で固定されて

受渡し時間:

2か月- 4か月

支払条件:

T/T、L/C

供給の能力:

100セット/年

製品説明

HG76 溶接パイプ製造機または角管用鋼管製造ライン

製品属性

属性	値
ロールミル	HG76 溶接パイプ製造機または角管用鋼管製造ライン
電圧	220/380/415/420/440V
タイプ	パイプミル
外径	1000～1500mm
内径	480～520mm
モデル	ERW 溶接パイプミル
パイプ形状	長方形、丸、正方形
材質	炭素鋼
生産能力	1～10m/分
型番	HG32/HG50/HG76/HG127
電力	7.5KW
認証	CE ISO9001
保証	1年

製品説明

HG76 溶接パイプ製造機は、冷間圧延および熱間圧延コイルストリップから丸パイプを製造するために設計されています。このプロセスには、未閉鎖の管状ブランクの成形、高周波溶接技術を使用したチューブへの溶接、冷却、サイジング/成形、および必要な長さに切断が含まれます。

主な特徴

0.01mm のレベルローラーのジャンプによる高精度
フレームとスライドのクリアランス ≤0.02mm
フレームの垂直度 ≤0.05mm
各フレームの平行度 ≤0.1mm
鋼管の直径と真円度の誤差 ≤0.08mm

製造プロセス

材料 (鋼コイル) → アンコイラー → シアーと溶接機 → 水平 (またはケージ) アキュムレータ → 成形ミル → HF ソリッド溶接機 → サイジングミル → 粗矯正 (ターキーヘッド) → 切断機 → ランアウトテーブル

基本パラメータ

成形ミルのスタンド	7
サイジングミルのスタンド	5
シャフト材質	40Cr
丸パイプの直径	19～76mm
丸パイプの厚さ	1.5～3.0mm
角パイプのサイズ	15×15～60×60mm
角パイプの厚さ	1.5～2.0mm

利用可能なモデル

モデル	直径範囲	パイプの厚さ	線速度 (m/分)
HG20	8～25.4MM	0.3～1.2MM	120
HG32	10～32MM	1.4～1.5MM	120
HG50	16～76MM	0.7～2.5MM	30～120
HG76	25～76MM	1～4MM	30～100
HG89	32～89MM	1～4.5MM	30～80
HG114	45～114MM	1.5～5.0MM	30～60
HG165	60～165MM	3～7MM	30～50
HG219	114～219MM	4～8MM	20～40
HG273	114～273MM	4～10MM	15～30
HG325	165～325MM	4～10MM	10～30
HG426	165～426MM	4～12.7MM	8～25
HG508	219～508MM	4～16MM	8～20
