| 起源の場所: | 河北、中国 |
| ブランド名: | Tengtian |
| 証明: | CE, ISO9001, BV |
| モデル番号: | TT3X1600 |
| 属性 | 価値 |
|---|---|
| ミル速度 | 30-60m/min |
| 保証 | 1年 |
| 電圧 | 380V/220V |
| 重さ | 最大30トン |
| DCモーター | 280kw、315kw |
| アフターセールスサービス | 海外で機械にサービスを提供できるエンジニア |
| コイル幅 | 800〜2000mm |
| 厚さ範囲 | 5-20mm |

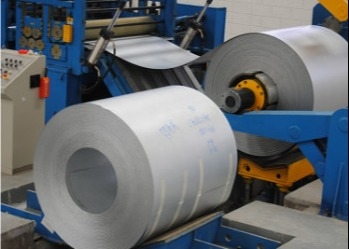

この高性能スチールコイルスリッティングマシンは、指定された幅ストリップに広いコイルを精密に切断するように設計されています。 60m/min/minの切断速度があり、280kW DCモーターを搭載しているため、さまざまな産業用途向けの効率的な処理を提供します。
| パラメーター | 仕様 |
|---|---|
| コイルの材料 | HR/CR炭素鋼、亜鉛メッキ板、色付き鋼板 |
| ストリップの厚さ | 5〜20mm |
| ストリップ幅 | 800〜2000mm |
| 最大コイル重量 | 40,000kg |
| レベリングローラーの直径 | φ260 |
| スリッターシャフトの直径 | φ420 |
| ディスクカッター | 6CRW2SI、HRC54°〜56°、OD650mm x id420mm x t50mm |
| 反動ブロックの直径 | φ800mm |
| ディスクの分離 | 65mn、OD250 x id110 x t10/20mm |
完全なスリットプロセスには、コイルカーの積み込み→UNCOILER→STREATENERデバイス→ピンチロール＆レベラー＆油圧シアラー→ループピット→サイドガイド→スリッター→トランジションプラットフォーム＆スクラップワインダー→ループピット→張力ステーション→リチオイラー→コイルカーの荷重→コイル車。
| モデル | プレートの厚さ | プレート幅 | コイル重量 | 仕上げの幅 | せん断速度 |
|---|---|---|---|---|---|
| 3*1250mm | 0.5-3.0mm | 700-1250mm | 25トン | <40mm | 120（m/min） |
| 4*1250mm | 0.5-4.0mm | 700-1250mm | 25トン | <40mm | 120（m/min） |
| 6*1250mm | 0.5-6.0mm | 700-1250mm | 25トン | <40mm | 120（m/min） |
| 3*1600mm | 0.5-3.0mm | 900-1600mm | 30トン | ≥40mm | 120（m/min） |
| 4*1600mm | 0.5-4.0mm | 900-1600mm | 30トン | ≥60mm | 110（m/min） |
| 6*1600mm | 1-6mm | 900-1600mm | 30トン | ≥60mm | 100（m/min） |
注：製品の範囲と厚さは調整可能です。当社のエンジニアリングチームは、特定の顧客の要件に応じてカスタムマシンを設計できます。
ここにお問い合わせを送ってくださいカスタマイズされたソリューション用。
