ERW 鋼管生産ライン

Name: ERW 鋼管生産ライン
Brand: Hebei Tengtian Welded Pipe Equipment Manufacturing Co.,Ltd.
SKU: HG273
Price: 50,000.00 USD
Availability: InStock

製品の詳細:

起源の場所:	中国
ブランド名:	Tengtian
証明:	CE / ISO
モデル番号:	HG273

詳細情報

起源の場所:

中国

ブランド名:

Tengtian

証明:

CE / ISO

モデル番号:

HG273

形成方法:

ERW 鋼管生産ライン鋼帯給餌ユニット

コイル重量:

15000KG

高周波溶接機:

600KW

ラウンド:

Φ89-273mm

正方形:

70*70-200*200mm

溶接速度:

最大50m/min

長方形:

80*60~300*100mm

厚さ:

1.5-8mm

ハイライト:

High Light

ハイライト:

60mmの直径の鋼管の生産ライン

20mmの直径の鋼管の生産ライン

hfは管の生産ラインを溶接した

取引情報

最小注文数量:

1セット

価格:

$100000 to $1 million

パッケージの詳細:

特別な輸出パッキング、および容器で固定されて

受渡し時間:

6か月

支払条件:

T/T、L/C

供給の能力:

100セット/年

製品説明

ERW鋼管生産ライン - 鋼筋帯給水装置

製品仕様

形成方法	ERW 鋼管生産ライン鋼帯給餌ユニット
コイル重量	15000kg
高周波溶接機	600KW
丸いパイプの範囲	Φ89-273mm
平方パイプ範囲	7070-200200mm
溶接速度	最大 50m/min
直角管の範囲	8060~300100mm
厚さ範囲	1.5-8mm

テクニカルパラメータ

物質的な要求

ストライプスチールは,YB189-64規格に適合しなければならない.
低炭素鋼と低合金鋼 (δb≤520Mpa; δs≤340Mpa) と互換性がある
コイル仕様:内径 Φ508-Φ610mm,外径 Φ1000-Φ2000mm

電力需要

機械と電子機器の総電力: ~ 1200KW
高周波溶接機: 600KW
圧縮空気: 0.4-0.6Mpa で 6m3/m

生産プロセス

完全な製造プロセスには,以下の要素が含まれます.

鉄鋼のスリップからコイル
ローリングとストレイル
片付けと端の溶接
材料の貯蔵と形成
溶接,冷却,サイズ化
精密切断と包装

処理能力

丸いパイプ:Φ89-273mm
スクエアパイプ:70*70-200*200mm
直角管:80*60~300*100mm
厚さ範囲:1.5-8mm
最大生産速度:50m/min

主要な成分

違う違う	構成要素	量	ユニット
1	コイルカー	1	パーツ
2	解巻器	1	パーツ
3	ストレイスナー装置	1	パーツ
4	平坦化装置	1	パーツ
5	バットシェア&ウェルダー	1	パーツ
6	横回回形蓄電器 6M	1	パーツ
7	形状とサイズ	1	パーツ
8	磨き場	1	パーツ
9	自動鋼管パレット化機械	1	パーツ
10	600Kw H.F. 溶接機	1	セット

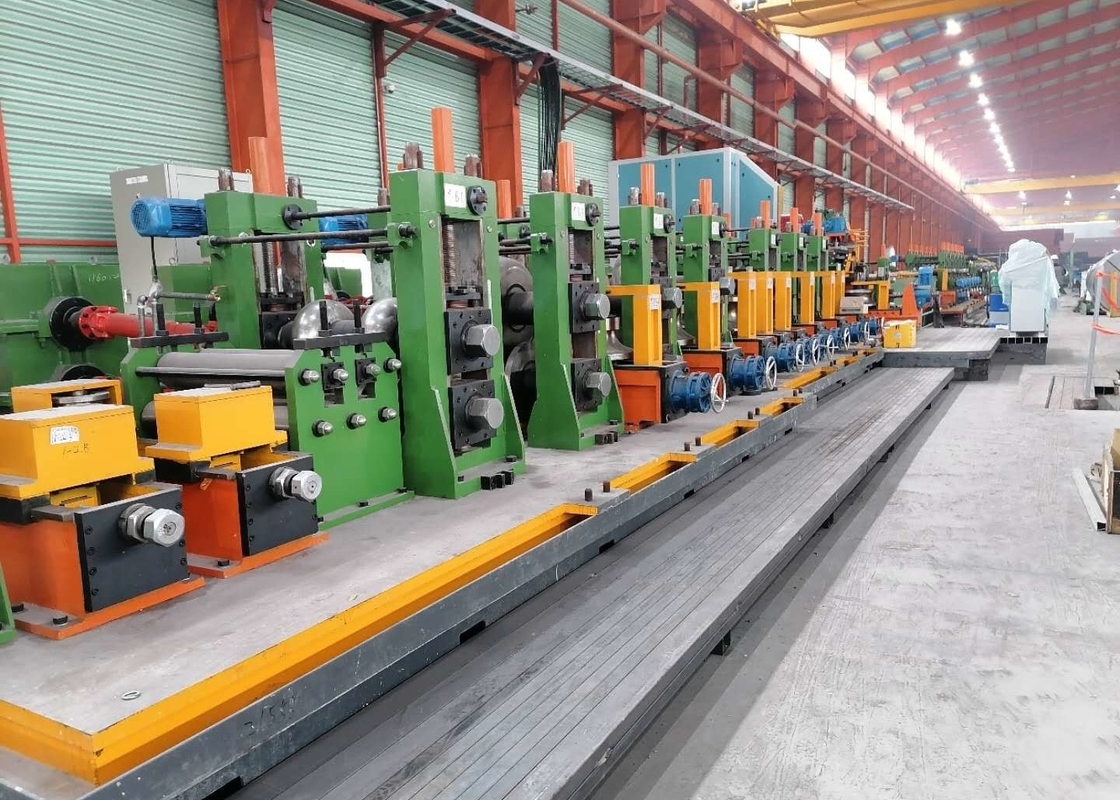

製品画像

入手可能なモデル

モデル	直径範囲	パイプ厚さ	模造速度	モーターパワー	メカニカルエリア
HG20	8-20MM	0.3-1MM	30〜120m/min	55 KW	7×50m3
HG32	12~32MM	0.3-2.0MM	30〜120m/min	75 KW	7×50m3
HG50	16〜50MM	0.8-2.5MM	30〜110m/min	110 KW	7×60 m3
HG60	20~60MM	0.8-3MM	30〜100m/min	132 KW	7×65m3
HG76	12~76MM	1〜3MM	30〜100m/min	320KW	8×80m3
