| 起源の場所: | 河北 |
| ブランド名: | Tengtian |
| 証明: | CE, ISO9001, BV |
| モデル番号: | HG75 |
| 製品名 | パイプ HG75 鋼管ミール 高周波溶接 |
| 生産力 | σs≤340Mpa |
| 張力強度 | σb≤520 Mpa |
| パイプサイズ範囲 | φ16~75mm |
| 厚さ | 0.7-2.5mm |
| 最大生産速度 | 20°80m/min |
| 固定切断長さ | 4~12m |
| 保証 | 1年 |
| 溶接型 | 高周波溶接 |
この生産ラインは,丸いパイプ,四角パイプ,変形パイプを含む 溶接鋼管の製造のために設計されています.優れた品質の加工と高精度組立で 溶接鋼管を製造しています.
| スタンダード | SPHC,SPHT-2,SS 400,SS440,SS490 |
| 材料 | 低炭素鋼と低合金鋼 |
| メカニカルプロパティ | σb≤520Mpa, σs≤365MPa |
| ストライプ幅 | 47~240mm |
| ストライプの厚さ | 0.7-2.5mm |
| コイル内径 | Φ508mm |
| コイルの外径 | Φ1300?? φ1760mm |
| コイル重量 | ≤3.5T |
| コイルのOD | Φ1300〜1760mm |
| コイルのID | Φ508mm |
| ストライプ幅 | 47~240mm |
| ストライプの厚さ | 0.7-2.5mm |
| 拡張型 | 液体 |
自動で不規則なストライプ端を切って,連続動作のためにストリップを溶接します.
| ストライプ幅 | 47~240mm |
| 溶接の厚さ | 0.7-2.5mm |
| 切断タイプ | オートマティックシール |
| 作業サイクル | 最大300秒 |
鋼材をストップして,形状システムへの材料の流れを制御します.
| 最大運搬速度 | Vmax=240m/min |
| 鋼のコイル厚さ | 0.7-2.5mm |
| 貯蔵場 | 3.5m2 |
| 電動モーターの電源 | AC 22KW |

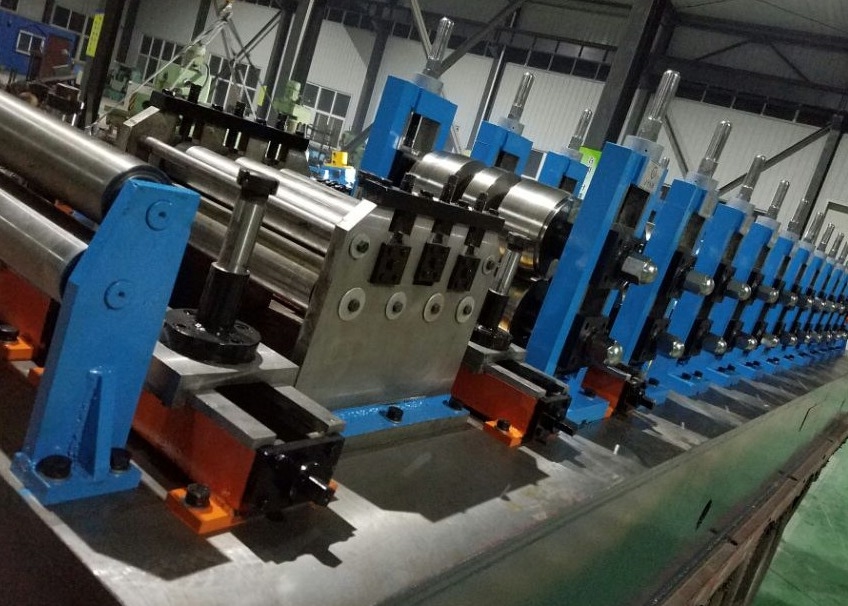

ローラー型形状の原理と高周波インダクション溶接を用いて 形状とサイズのパイプを作ります
| 形成 速度 | 30〜80m/min |
| スタンドを形作る (水平/垂直) | 7/9 |
| サイズスタンド (水平/垂直) | 5/5 |
| メインモーター | 160kw |
高速で長さでパイプを正確に切ります
| 切る長さ | 4~12m |
| 切る 精度 | 0~6mm |
| 切断速度 | 最大 120m/min |
3KWのモーターと速度制御で完成したパイプを梱包エリアに輸送します.
