| 起源の場所: | 河北 |
| ブランド名: | TengTian |
| 証明: | CE, ISO9001, BV |
| モデル番号: | HG114 |
| 属性 | 価値 |
|---|---|
| 製品名 | 高周波溶接パイプミール 4mm 厚さ HG114 |
| コイル厚さ | 1~4mm |
| コイル幅 | 160~320mm |
| 内径 | φ480 〜φ510mm |
| 外径 | φ1000?? φ1600mm |
| スピード | 最大 60m/min |
| 保証 | 1年 |
| 材料 | 低炭素HRC |

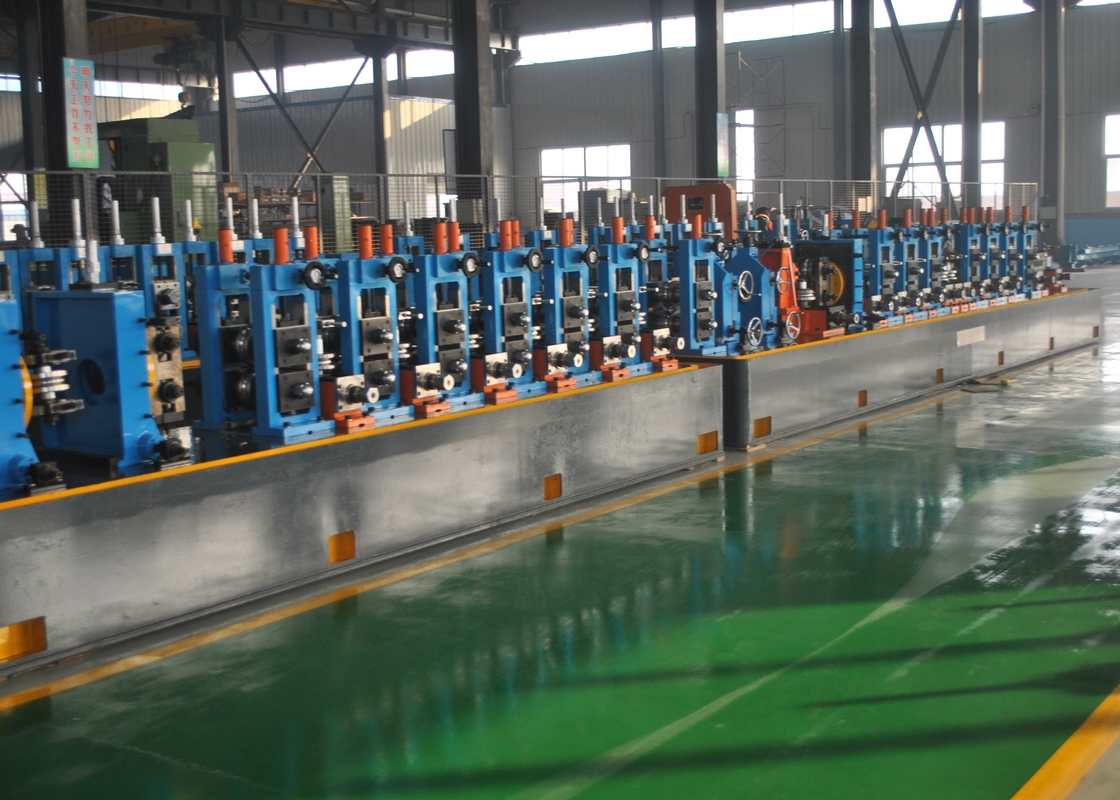

HG114高周波溶接管ミールラインは,直径50~101.6mmの溶接管を製造するために設計されています 1.0~4.0mmの壁厚さ,配列型パイプと配列型パイプこの生産ラインは,ロールパスの設計により,優れた加工品質と高精度組立の 溶接鋼管を製造します.
HG114の生産ラインは,動作性能向上,安全性の向上,ローラーコストの削減のために設計され,最大効率のための二重半径の穴設計を使用しています.
| 役目 | 仕様 |
|---|---|
| パワー | 800KW,380V/50Hz/3相 |
| 冷却水 | 30-40 T/h の流量,60m3 のプール |
| 圧縮空気 | 5m3/min,5〜7kg/cm2 の圧力 |
ワークショップの要求: 幅8m × 長さ100m × 最低天井高さ5m
コイルから完成品までの作業流程:
コイル・ロード → 切断/溶接 → 蓄積器 → 形成 → HF 溶接 → デブーリング → 冷却 → サイズ → ストレート → 冷切断 → 送信 → 梱包 → 保存
| パラメータ | 仕様 |
|---|---|
| パイプOD | φ50?? φ101.6mm |
| 壁の厚さ | 10.0〜4.0mm |
| 形成 速度 | 30~60m/分 |
| ロールスタンド | 7 横, 9 垂直形状 5 横, 5 垂直のサイズ |
| メインモーター | 110KW + 132KW |
保証期間中に通知から48時間以内に技術サポートが提供されます.保証後の修理サービス (部品代は購入者負担).
