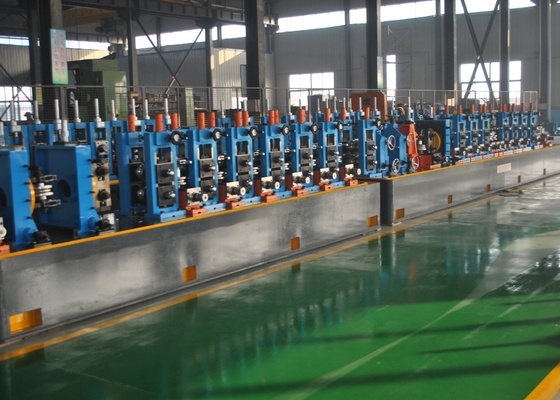

河北のCo.、株式会社を製造するTengtianによって溶接される管装置。
最初に質、最初に顧客
セールス＆サポート:
|
商品の詳細:
お支払配送条件:
|
| 製品名: | 高周波溶接パイプミール 四角パイプ高周波チューブミール 25×25~80×80mm | コイル厚さ: | 1.5-4mm |
|---|---|---|---|
| コイル幅: | 80～300mm | 内径: | 508mm |
| 外径: | 1800mm | スピード: | 最大 80m/min |
| 保証: | 1年 | 材料: | 低炭素HRC |
| キーワード: | 高周波溶接パイプミル | ||
| ハイライト: | 正方形の管の高周波ボール ミル,80×80mmの高周波ボール ミル,25×25mmの高周波溶接された管製造所 |
||
私は主なパラメータと仕様:
| 標準YB189-64に準拠する | |
| 材料 | 低炭素鋼と低合金鋼 |
| メカニカルプロパティ | σb≤380Mpa,σs≤275MPa |
| ストライプ幅 | 100×320mm |
| ストライプ厚さ | 1.0・3.25mm |
| コイルのID | Φ508mm |
| コイルの過剰摂取 | φ1800mm |
| コイル重量 | ≤4T |
| 丸いパイプ直径 | Φ31.8?? φ101.6mm |
| 方形チューブサイズ | 25x25-80x80mm |
| ストライプ厚さ | 10.0~3.25mm |
| 管の長さ | 4〜6m |
| 切断長精度 | ±2mm |
| 形成速度 | 20〜80m/min |
| パワー | ラインの電源量 | 約600KW |
| 電力源 | 480V/60Hz/3相 | |
| 循環冷却水 | 流量 | 20T/h 〜30T/h |
| プール 容量 | 30m3 | |
| 圧縮空気 | 流量 | 5m3/分 |
| 圧力 | 511kg/cm2 |
| 幅6m,長さ70m 屋根のレールから地面までの高度は少なくとも5m |
II について各マシンパラメータと仕様:
(1) 1つのコーン液圧解巻機
 |
解巻機は,二重拡張式とコンチレバー型マントレルの構造で,主体と固定ベースを2つの主要部分から構成されています.拡張の必要性を満たすために水力システムで装備されています., マンドルの収縮とブレーキ .
|
(2) オートマティック 切削 溶接
|
切断溶接機は,パイプミールライン機器の重要なユニットであり,非正規のストライプ鋼頭または試験をカットするために主に使用されます.そして,処理が継続することを確保するために次のストライプヘッドとの最後のストライプ鋼試験接続. | |||||||||||
|
(3) スパイラル水平蓄電池
|
||||||||||||||||
|
||||||||||||||||
|

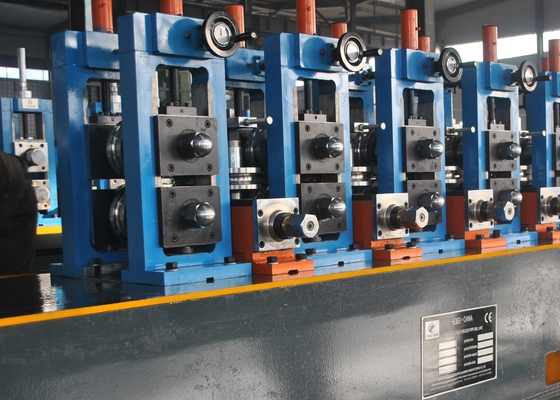

(4 ) 形状とサイズを調整する機械
| 第1部形づくりの部品 | ||||||||||||||||||||||||||
| 鋼筋は,形状のスタンドに入ると,形状の部分で丸い形になります. | ||||||||||||||||||||||||||
|
||||||||||||||||||||||||||
| 2 部溶接シームガイドと圧縮ロールスタンド,溶接珠切機 | ||||||||||||||||||||||||||
|
圧縮ロールは,溶接目的を達成するために一定の圧力を与えるロールを圧縮することによって,溶接温度に加熱された管の縁を圧縮することです. 溶接珠切機は,溶接縫いをスクラップし,外部のゴムを取り除くために使用されます. 交代して使用するための2つの切機で構成されています. 1つが損傷した場合,もう1つはスクラップする場所を占めます.カムによって迅速なリフト機能を持つと,スクレイパーを調整することができます2つのサポートロールがナイフリストの下にあり,スクレイピングのオーバードラフトを支える.そして,ホorizontalスタンドを1つ持っているビーズカットの後ろ. |
||||||||||||||||||||||||||
|
||||||||||||||||||||||||||
| 3 部水冷却装置:材料:鋼板の溶接 | ||||||||||||||||||||||||||
| 第4部サイズ付け部分 | ||||||||||||||||||||||||||
| 必要な直径と形にサイズ部分 | ||||||||||||||||||||||||||
テクニカルパラメータ |
||||||||||||||||||||||||||
| 第5部 ギアボックス | ||||||||||||||||||||||||||
|
||||||||||||||||||||||||||
(5) 冷たい
|
高精度STD制御システムと機械システムを使用するに関して,このユニットには,正確な寸法が優れているこの装置の利点は,迅速な処理能力と正確な処理です. |
|
| パイプサイズ |
丸いパイプ:φ31.8-φ1016mm 厚さ:10.0~3.25mm 四角パイプ:25x25-80x80mm厚さ10.0~3.0mm |
| 材料 | Q235 について |
| スピード | 最大 60m/min |
| 切る長さ | 6〜8m |
| 精度 | ±3mm |
| 駆動モーター | 15kwのサーボモーター JAPAN YASKAWA |
| 切断モーター | 15KW変速モーター |
| フードモーター | 4.4kwのサーボモーター JAPAN YASKAWA |
(6) 300kw 高周波溶接機
|
||||||||||||||||||||||||||
|
||||||||||||||||||||||||||
|
||||||||||||||||||||||||||
(7) 流出表
|
|
1完成したパイプは,ロールテーブルに沿って走り,自動的にベンチに移動します. その後,単純なパッキングマシンは,六角形にパイプをパックします. 2シンプルな梱包機にはコンテナと気力駆動の調整装置が含まれます. 3ロールベンチモーター: 3KW |
(8) ローラー
|
||||||
|
