| 起源の場所: | 河北 |
| ブランド名: | TengTian |
| 証明: | CE, ISO9001, BV |
| モデル番号: | HG76 |
| 属性 | 値 |
|---|---|
| 製品名 | 建設パイプ用ストレートシーム3mm HF溶接自動管ミル |
| 管の形状 | 正方形と長方形 |
| 機器仕様 | 顧客指定 |
| 成形方法 | ローラー圧搾 |
| 溶接方法 | 高周波誘導溶接 |
| 速度 | 80 m/分 |
| 保証 | 1年間 |
| 材質 | 低炭素HRC |
| 成形タイプ | 直接成形 |
| 作業場 | 120 x 10 m、H＞7m（クレーンから地面まで） |

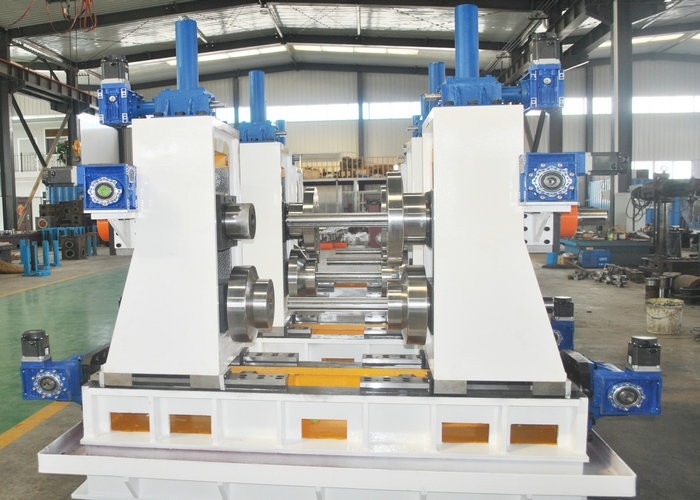

この高精度高周波溶接パイプ生産ラインは、正方形および長方形のパイプを製造するために設計されています。このシステムは、操作性能、生産効率、および製品の安定性を向上させ、ロールコストを削減するために、ダブルラジアスホール設計を特徴としています。
| 1. ローディングカー | 2. アンコイラー |
| 3. ストレートナーユニット | 4. フラットナーユニット |
| 5. 自動シャー＆溶接機 | 6. アキュムレーター |
| 7. 成形＆サイジング | 8. コールドソー/フライス盤/フライングソー |
| 9. トランジットローラー+アンローディングラック | 10. 自動パレタイジングマシン |
| 11. ローラー | 12. 高周波溶接機 |
| モデル | 辺の長さの範囲 | 厚さ | 生産速度（m/分） | モーター出力（KW） | 機械面積（m³） |
|---|---|---|---|---|---|
| HG20 | 6×6-16×16 mm | 0.3-1 mm | 30-120 | 55 | 7×50 |
| HG32 | 9×9-25×25 mm | 0.3-2.0 mm | 30-120 | 75 | 7×50 |
| HG50 | 12×12-40×40 mm | 0.8-2.5 mm | 30-110 | 110 | 7×60 |
| HG60 | 15×15-47×47 mm | 0.8-3 mm | 30-100 | 132 | 7×65 |
| HG76 | 9×9-60×60 mm | 1-3 mm | 30-100 | 320 | 8×80 |
| HG89 | 25×25-70×70 mm | 1-4 mm | 30-80 | 350 | 8×80 |
| HG114 | 35×35-89×89 mm | 1.5-5.0 mm | 30-60 | 400 | 10×100 |
| HG165 | 47×47-129×129 mm | 3-7 mm | 30-50 | 600 | 10×110 |
| HG219 | 89×89-172×172 mm | 4-8 mm | 20-40 | 800 | 12×150 |
| HG273 | 89×89-214×214 mm | 4-10 mm | 15-30 | 1000 | 18×160 |
| HG325 | 129×129-255×255 mm | 4-12 mm | 10-30 | 1200 | 18×180 |
| HG426 | 129×129-335×335 mm | 4-16 mm | 8-25 | 1400 | 18×180 |
| HG508 | 172×172-400×400 mm | 4-20 mm | 8-20 | 2000 | 21×180 |
最近の技術拡張：現在、最大600×600mm（HG600）の角型溶接パイプと、直径765mm（HG765）までの丸型溶接パイプに対応しています。
