| 起源の場所: | 河北 |
| ブランド名: | TengTian |
| 証明: | CE, ISO9001, BV |
| モデル番号: | HG600 |
| 属性 | 値 |
|---|---|
| 管の形状 | 正方形と長方形 |
| 設備仕様 | 顧客指定 |
| 成形方法 | ローラー圧搾 |
| 溶接方法 | 高周波誘導溶接 |
| 速度 | 80 m/分 |
| 保証 | 1年間 |
| 材質 | 低炭素HRC |
| 成形タイプ | 直接成形 |
| 作業場 | 120 x 10 m、H＞7m（クレーンから地面まで） |

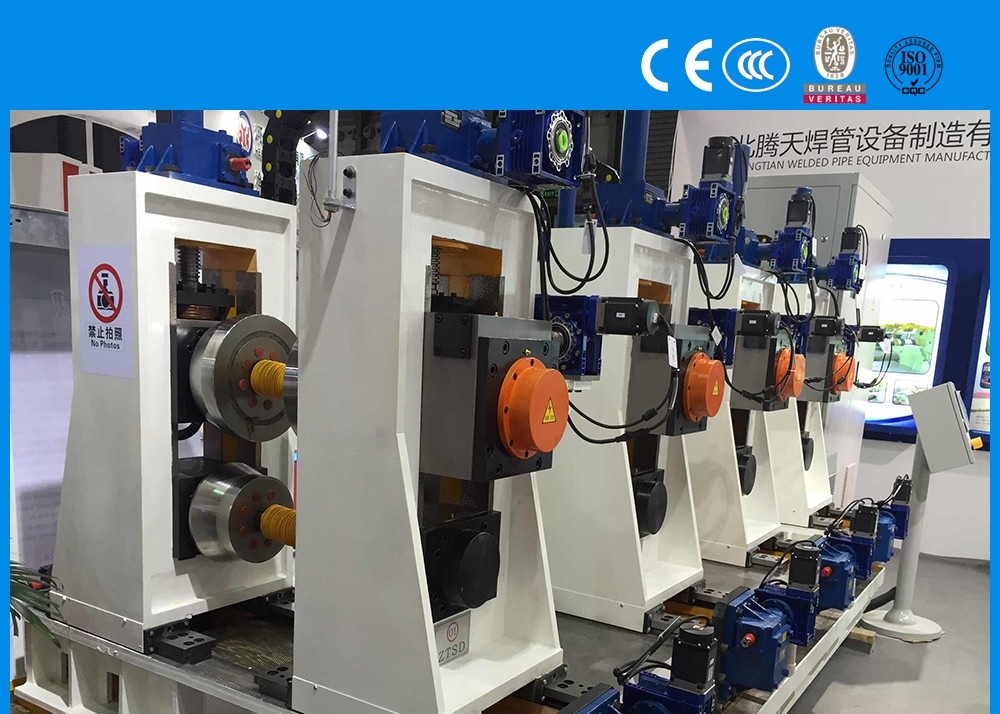

この高周波ストレートシーム溶接パイプ生産ラインは、ロールシステムを通して鋼帯を処理して管ビレットを成形します。高周波近接効果と表皮効果を利用して、ストリップエッジを瞬時に溶接温度まで加熱し、圧搾ローラーを通して溶接を完了します。このプロセスには、精密鋼管を製造するための水冷、サイジング、および矯正が含まれます。
この設備は、国内外の技術と革新的な設計を組み合わせ、操作とメンテナンスを容易にしています。高い機械加工品質と組み立て精度により、優れた精度を持つ電気溶接鋼管を製造します。
| モデル | 辺の長さの範囲 | 厚さ | 生産速度（m/分） | モーター出力（KW） | 機械面積（m³） |
|---|---|---|---|---|---|
| HG20 | 6×6 - 16×16 mm | 0.3-1 mm | 30-120 | 55 | 7×50 |
| HG32 | 9×9 - 25×25 mm | 0.3-2.0 mm | 30-120 | 75 | 7×50 |
| HG50 | 12×12 - 40×40 mm | 0.8-2.5 mm | 30-110 | 110 | 7×60 |
| HG60 | 15×15 - 47×47 mm | 0.8-3 mm | 30-100 | 132 | 7×65 |
| HG76 | 9×9 - 60×60 mm | 1-3 mm | 30-100 | 320 | 8×80 |
| HG89 | 25×25 - 70×70 mm | 1-4 mm | 30-80 | 350 | 8×80 |
| HG114 | 35×35 - 89×89 mm | 1.5-5.0 mm | 30-60 | 400 | 10×100 |
| HG165 | 47×47 - 129×129 mm | 3-7 mm | 30-50 | 600 | 10×110 |
| HG219 | 89×89 - 172×172 mm | 4-8 mm | 20-40 | 800 | 12×150 |
| HG273 | 89×89 - 214×214 mm | 4-10 mm | 15-30 | 1000 | 18×160 |
| HG325 | 129×129 - 255×255 mm | 4-12 mm | 10-30 | 1200 | 18×180 |
| HG426 | 129×129 - 335×335 mm | 4-16 mm | 8-25 | 1400 | 18×180 |
| HG508 | 172×172 - 400×400 mm | 4-20 mm | 8-20 | 2000 | 21×180 |
プリセールスサービス： 出荷前に設備の写真を提供し、渡航制限がある場合は、リモートでの設置指導を提供します。可能な場合は、オンサイトでの試運転のためにエンジニアを派遣します（1ヶ月間）。
アフターサービス： 通常の動作条件下での製造上の欠陥に対する部品交換をカバーする12ヶ月間の保証。技術サポートには、設備の試運転、メンテナンスのトレーニング、および操作指導が含まれます。
