| 起源の場所: | 河北 |
| ブランド名: | TengTian |
| 証明: | CE, ISO9001, BV |
| モデル番号: | HG 76 |
| 属性 | 値 |
|---|---|
| 名前 | カットストリップコイル 80m/分 金属鋼 低炭素鋼 スリッティングマシン |
| 適用材料 | 鋼 |
| 機器仕様 | 顧客指定 |
| 成形方法 | ローラー圧搾 |
| 溶接方法 | 高周波誘導溶接 |
| 速度 | 80m/分 |
| 保証 | 1年 |
| 材質 | 低炭素HRC |
| 成形タイプ | 直接成形 |
| 作業場 | 120 x 10 m、H＞7m (クレーンから地面まで) |

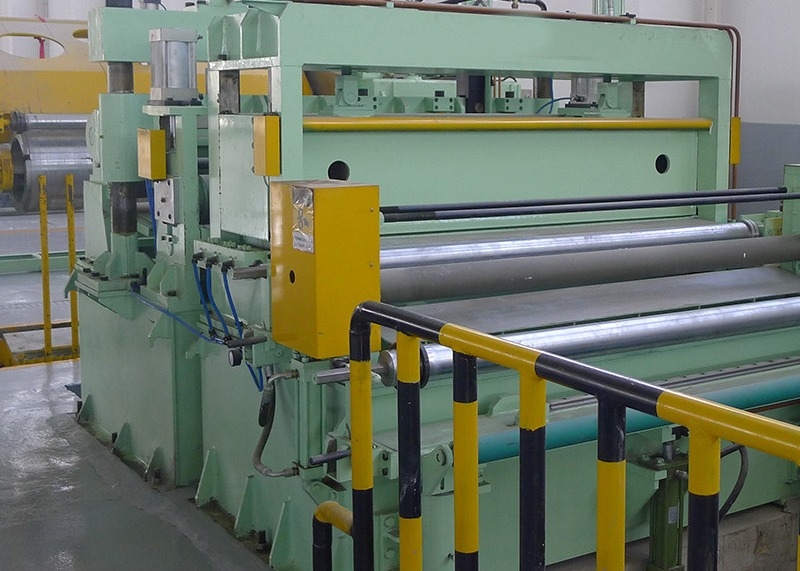

スリッティングマシンは、コイル状の鋼板を指定された幅の複数の鋼ストリップに長手方向に切断するために使用されます。この生産ラインは、鋼コイルを、冷間成形溶接パイプ生産ラインおよび高周波ストレートシーム溶接パイプ生産ラインに適した原材料ストリップ鋼コイルに加工します。フル油圧式と機械式の両方のタイプがあり、高効率、低消費電力、精密な操作を提供します。
| No. | コンポーネント | 数量 |
|---|---|---|
| 1 | ロールスタンド | 1 |
| 2 | ローディングカー | 1 |
| 3 | アンコイラー | 1 |
| 4 | ストレートヘッドデバイス | 1 |
| 5 | ピンチレベリングマシン | 1 |
| 6 | 長さにカットするシャー | 1 |
| 7 | スローイングローラー | 1 |
| 8 | スタッキングマシン | 1 |
| 9 | 垂直ローラーデバイス | 1 |
| 10 | ディスクシャー | 2 |
| 11 | スクラップコイラー | 1 |
| 12 | アキュムレーターデバイス | 1 |
| 13 | 事前分離デバイス | 1 |
| 14 | テンションデバイス | 1 |
| 15 | ワインダー | 1 |
| 16 | アンローディングトロリー | 1 |
| 17 | 油圧システム | 1 |
| 18 | 電子制御システム | 1 |
| 仕様 | 厚さ | 幅 | コイル重量 | 完成品幅 | カットストリップ数 | シャー速度 | 設置面積 | ツールシャフト径 |
|---|---|---|---|---|---|---|---|---|
| 2.5×800 | 0.5-3mm | 400-800mm | 12T | ≥30mm | ≤20 | 70m/分 | 20×10 | 200 |
| 3×1250 | 0.5-3mm | 800-1250mm | 18T | ≥30mm | ≤15 | 60m/分 | 20×10 | 220 |
| 3×1600 | 0.5-3mm | 900-1600mm | 20T | ≥40mm | ≤13 | 60m/分 | 21×11 | 240 |
| 4×1600 | 0.5-4mm | 900-1600mm | 25T | ≥60mm | ≤13 | 50m/分 | 21×11 | 260 |
| 6×1600 | 1-6mm | 900-1600mm | 30T | ≥60mm | ≤10 | 40m/分 | 21×11 | 260 |
| 8×2000 | 2-8mm | 900-2000mm | 35T | ≥70mm | ≤6 | 30m/分 | 30×11 | 300 |
| 10×2200 | 3-10mm | 900-2200mm | 35T | ≥80mm | ≤5 | 25m/分 | 35×11 | 320 |
| 12×2200 | 3-12mm | 900-2200mm | 35T | ≥100mm | ≤5 | 20m/分 | 38×11 | 320 |
| 16×2500 | 4-16mm | 900-2500mm | 35T | ≥100mm | ≤5 | 20m/分 | 38×11 | 400 |
| 20×2500 | 6-20mm | 900-2500mm | 35T | ≥100mm | ≤4 | 20m/分 | 38×11 | 480 |
