| 起源の場所: | 河北 |
| ブランド名: | TengTian |
| 証明: | CE, ISO9001, BV |
| モデル番号: | HG 76 |

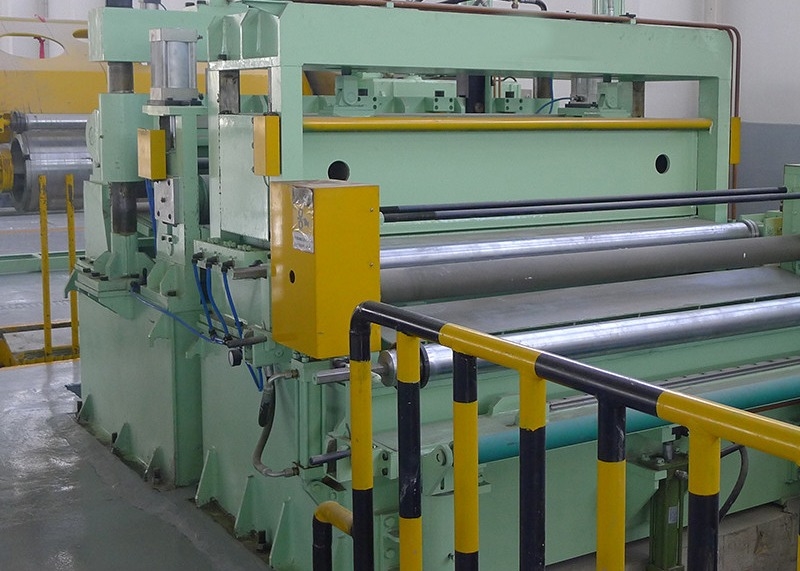

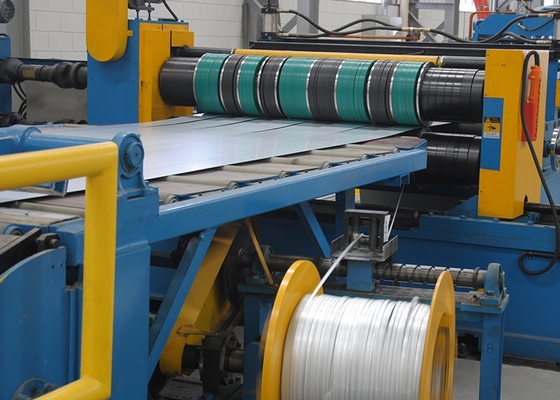

切断ストライプコイル 80m/Min 金属鋼低炭素鋼切断機
I. 紹介
切断機は,巻き製の鋼板を長さ方向に沿って,一定の幅の複数の鋼条に切るのに使用されます.そして切断ユニットの生産ラインは,長さ方向に沿って一定の幅のいくつかの鋼筋ストライプに巻き鋼板をカットするために使用されます. It can be wound into steel strip coils to provide raw material strip steel coils that meet the requirements for cold-formed welded pipe production lines and high-frequency straight seam welded pipe production linesこのユニットは,高効率,低消費量,高精度の特徴を持つ完全な水力型と機械型に分かれています.
II. 製品の利点
このユニットは,機械,電気,水力統合製品で,先進技術,成熟した技術,便利な操作,シンプルな保守,洗練された製造と高度な自動化.
この装置の目的は,鋼筋を補給し,補給後頭部と尾部を切り離し,巻き出し,平ら化し,その後,鋼筋を平らな機でディスクスライターに補給することです.生産プロセスの必要に応じて切断は,特定の仕様の鉄筋に切断され,ループバッファリング,緊張巻きの後,卸し,梱包され,最終的に保管されます.
ユニット全体のラインは,PLCの電気制御システム,DCの完全なデジタル速度規制を採用
III 設備の組成
| 違う | 名前 | 量 |
| 1 | ロールスタンド | 1 |
| 2 | 荷乗車 | 1 |
| 3 | 解巻器 | 1 |
| 4 | ストレートヘッド装置 | 1 |
| 5 | ピンチ・レベリング・マシン | 1 |
| 6 | 切断された長さ切る | 1 |
| 7 | 投げるローラー | 1 |
| 8 | スタッキングマシン | 1 |
| 9 | 垂直ロール装置 | 1 |
| 10 | ディスクシール | 2 |
| 11 | スクラップコイラー | 1 |
| 12 | 蓄電装置 | 1 |
| 13 | 予備分離装置 | 1 |
| 14 | 緊張装置 | 1 |
| 15 | ワインダー | 1 |
| 16 | 荷下ろし車 | 1 |
| 17 | 水力系 | 1 |
| 18 | 電子制御システム | 1 |
IV 製品パラメータの仕様
| 仕様 | 厚さ | 幅 |
コイル 体重 |
完成しました 製品の幅 |
番号 切断されたストライプ |
切る スピード |
床 空間 |
ツールの軸 直径 |
| 2.5×800 | 0.5-3mm | 400~800mm | 12 | ≥30mm | ≤20 | 70m/min | 20×10 | 200 |
| 3×1250 | 0.5-3mm | 800~1250mm | 18T | ≥30mm | ≤15 | 60m/min | 20×10 | 220 |
| 3×1600 | 0.5-3mm | 900~1600mm | 20T | ≥40mm | ≤13 | 60m/min | 21×11 | 240 |
| 4×1600 | 0.5-4mm | 900~1600mm | 25T | ≥60mm | ≤13 | 50m/min | 21×11 | 260 |
| 6×1600 | 1~6mm | 900~1600mm | 30T | ≥60mm | ≤10 | 40m/min | 21×11 | 260 |
| 8×2000 | 2-8mm | 900~2000mm | 35T | ≥70mm | ≤6 | 30m/min | 30×11 | 300 |
| 10×2200 | 3~10mm | 900~2200mm | 35T | ≥80mm | ≤5 | 25m/min | 35×11 | 320 |
| 12×2200 | 3~12mm | 900~2200mm | 35T | ≥100mm | ≤5 | 20m/min | 38×11 | 320 |
| 16×2500 | 4~16mm | 900~2500mm | 35T | ≥100mm | ≤5 | 20m/min | 38×11 | 400 |
| 20×2500 | 6~20mm | 900~2500mm | 35T | ≥100mm | ≤4 | 20m/min | 38×11 | 480 |
V. 工場の外観
