| 起源の場所: | 河北 |
| ブランド名: | Tengtian |
| 証明: | CE,ISO9001,BV |
| モデル番号: | HG76 |
| 属性 | 値 |
|---|---|
| 製品名 | 精密チューブミル 丸型76mm 炭素鋼パイプミル 精密 |
| 材質 | HRC、CRC、亜鉛メッキ鋼 |
| パイプ直径 | 25-76 mm |
| パイプ厚さ | 1.0-3.0mm |
| 溶接タイプ | 高周波溶接 |
| パイプ形状 | 丸型、角型、長方形 |
| ローラー材質 | Cr12/SKD11 |

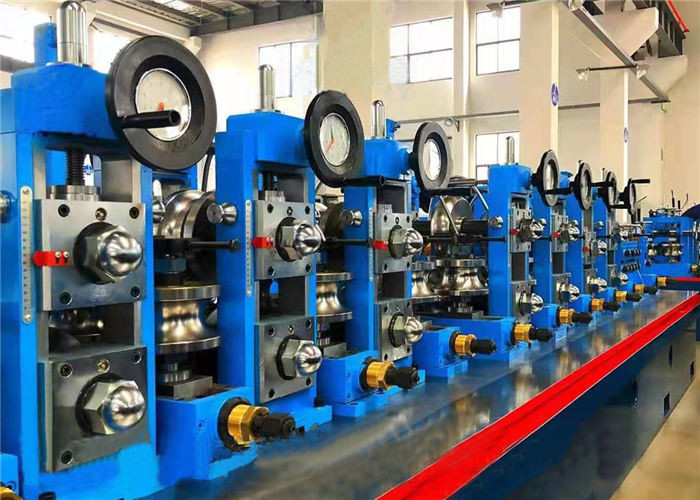

HG76高周波ストレート溶接パイプミルラインは、精密溶接鋼管の製造用に設計されています。国内外の高度なパイプ製造技術を組み込み、このシステムは、優れた精度を維持しながら、さまざまなサイズと形状のチューブを製造します。
| 規格 | YB189-64 |
| 材質 | 低炭素鋼および低合金構造用鋼 |
| 機械的特性 | σb≤380Mpa、σs≤275MPa |
| ストリップ幅 | 80-240mm |
| ストリップ厚さ | 1.0-3.0mm |
| コイルの内径 | Φ508mm |
| コイルの外径 | φ1800mm |
| コイル重量 | ≤4T |
| 丸パイプ直径 | Φ25-φ76mm |
| 角パイプサイズ | 25x25-60x60mm |
| パイプ厚さ | 1.0-3.0mm |
| 仕上がりパイプ長 | 4-8m |
| 切断長精度 | ±2mm |
| 成形速度 | 40-100m/分 |
幅6m、長さ80m、天井レールから地面まで少なくとも5mの高さ。
| モデル | 直径範囲 | パイプ厚さ | ライン速度 (m/分) |
|---|---|---|---|
| HG20 | 8-25.4MM | 0.3-1.2MM | 120 |
| HG32 | 10-32MM | 1.4-1.5MM | 120 |
| HG50 | 16-76MM | 0.7-2.5MM | 30-120 |
| HG76 | 25-76MM | 1-4MM | 30-100 |
| HG89 | 32-89MM | 1-4.5MM | 30-80 |
| HG114 | 45-114MM | 1.5-5.0MM | 30-60 |
| HG165 | 60-165MM | 3-7MM | 30-50 |
| HG219 | 114-219MM | 4-8MM | 20-40 |
| HG273 | 114-273MM | 4-10MM | 15-30 |
| HG325 | 165-325MM | 4-10MM | 10-30 |
| HG426 | 165-426MM | 4-12.7MM | 8-25 |
| HG508 | 219-508MM | 4-16MM | 8-20 |
