| 起源の場所: | 中国 |
| ブランド名: | tengtian |
| 証明: | BV,CE, ISO9001 |
| モデル番号: | 50 |
| 属性 | 値 |
|---|---|

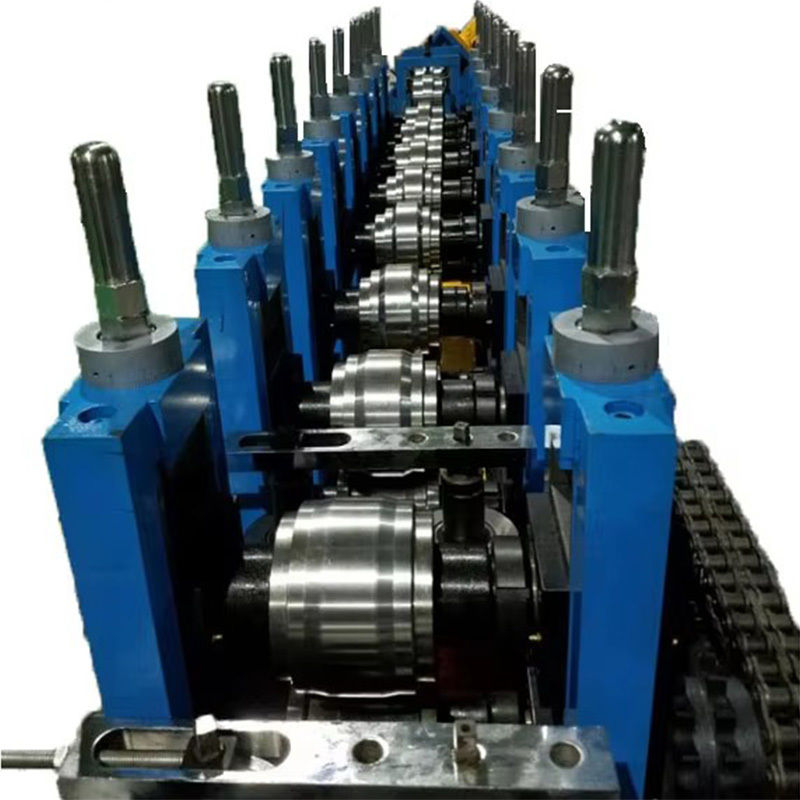

| 製品名 | ERW炭素鋼溶接パイプミル |
| 色 | 白 |
| パイプの長さ | 4-8 m |
| 長さ精度 | 0-6 mm |
| 材質 | 低炭素鋼 |
| 直径 | 15-60 mm |
| 用途 | 鉄骨構造 |
| パラメータ | 仕様 |
|---|---|
| コイルの内径、mm | 480～600 |
| コイルの外径、mm | 最大1800 |
| ストリップ幅、mm | 45～150 |
| コイルの重量、最大、トン | 2 |
| 構造 | ダブルマカレル |
| ドラム拡張 | 空気圧 |
| スイベル | 手動 |
| パラメータ | 仕様 |
|---|---|
| せん断幅、mm | 45～150 |
| ストリップの厚さ、mm | 0.6～3.25 |
| 溶接速度、m/分 | 0.59～0.9 |
| トーチの移動 | DCサーボモーター |
| 溶接中のストリップのクランキング | 手動 |
| ストリップのせん断 | 空気圧 |
| ストリップの溶接 | CO2シールド溶接機CO2 |
| 上下の調整 | 手動 |
| パラメータ | 仕様 |
|---|---|
| 送り速度、最大、m/分 | 300 |
| ピンチロールの上下 | 空気圧 |
| ピンチロールの材質 | GCr15 |
| 高さガイドロールアッセイ | 1 |
| エントリガイドロールアッセイ | 1 |
| モーター、kW | 11 |
| パラメータ | 仕様 |
|---|---|
| 寸法、m | 8×3.5 |
| パラメータ | 仕様 |
|---|---|
| 材質 | 低炭素鋼および低合金鋼 σb≤500Mpa σs≤300Mpa |
| パイプの直径、mm | 16～50 |
| ストリップの厚さ、mm | 0.6～3.25（丸パイプ）、0.6～2.5（角/長方形パイプ） |
| ストリップの幅、mm | 45～145 |
| 主モーター出力、kW | 2×55 |
| H.F.出力、kW | 200KW |
| 成形モード | ロール成形 |
| スタンド | ポータルスタイル |
| 成形速度、m/分 | 最大80 |
| エントリガイド | 1 |
| 成形スタンドの数 | 水平6、垂直6 |
| サイジングスタンドの数 | 水平6、垂直6 |
| シームガイドロールスタンド | 1 |
| スクイーズロールスタンド | 1 |
| ビードスクレーパー | 2 |
| 冷却ゾーン | 1 |
| 駆動ロールシャフトの直径、mm | 40Cr、Φ55 |
| サイドロールシャフトの直径、mm | 40Cr、Φ35 |
| タークスヘッド | 4ロールスタイル、2 |
| 減速ギアボックス | ベベルギアボックス |
| 駆動システム | BSユーロヘルメ |
| パラメータ | 仕様 |
|---|---|
| パイプの外径、最大、mm | 50 |
| 肉厚、最大、mm | 3.5 |
| 切断長さ、m | 4～8 |
| 切断モーター出力、kW | AC 15 |
| 走行モーター出力、kW | DC 15 |
| 切断精度、mm | 0～6 |
| 制御 | コンピュータ |
| パラメータ | 仕様 |
|---|---|
| モーター、kW | 3 |
