| 起源の場所: | 中国 |
| ブランド名: | Tengtian |
| 証明: | CE / ISO |
| モデル番号: | HG50 |

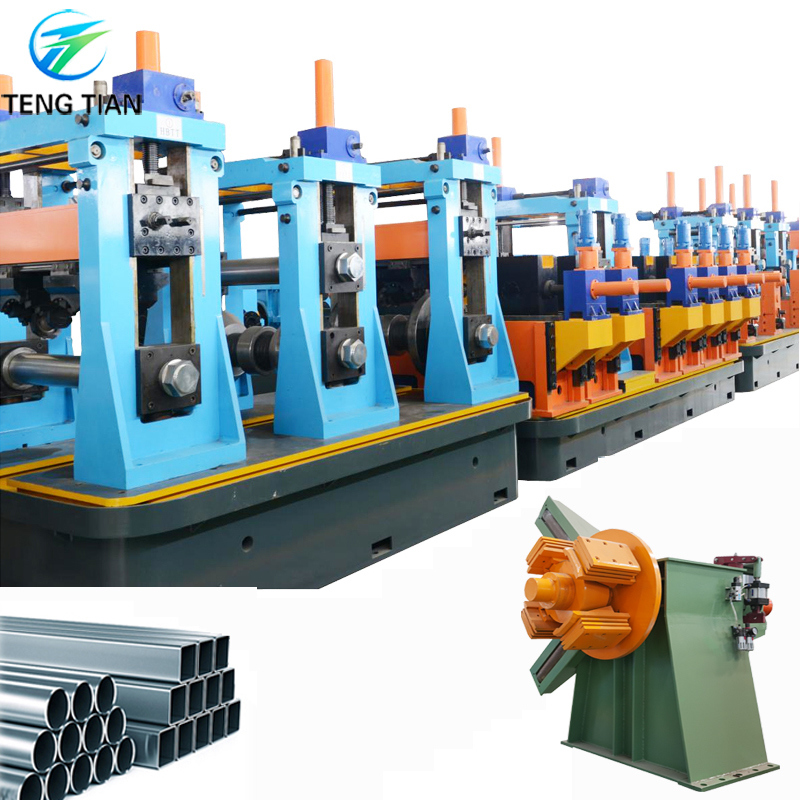

HG50高周波溶接管製造ライン
高周波溶接150kw角管ミル30m/分 は、丸管25mm～50mm、厚さ0.4～1.5mm、角管：20*20mm～40*40mm 0.4～1.5mm、および対応するサイズの異形管の溶接管を製造するように設計されています。ロールパス設計を採用し、この製造ラインは、優れた機械加工と高精度な組み立てを備えた溶接鋼管を製造できます。
運転特性と環境、安全性と生産特性を改善し、ローラーのコストを削減して高効率を保証するという設計ガイドラインに従い、HG50製造ラインは二重半径穴スタイルを採用しています。
(1)YB189-64規格に準拠
(2)材質：低炭素鋼および低合金構造用鋼
(3)機械的特性：σb≤520Mpa,σs≤365MPa
(4)ストリップ幅：100～160mm
(5)ストリップ厚さ：0.4～1.5mm
(6)コイル内径：φ480～φ520mm
コイル外径：φ1000～φ1800mm
コイル重量：≤1.5T
(二) 溶接管仕様:
(2)固定切断長：4～12m
(3)パイプ切断精度：0～3mm
コイルローディング→アンコイリング→切断と溶接→水平スパイラルアキュムレータ→成形、HF溶接、バリ取り、冷却、サイジング、矯正→STD冷間切断ソー→搬送→梱包→保管
ERW高精度管圧延機の簡単な紹介
HGシリーズ高精度ストレートシーム溶接管製造ラインは、直径7mm～508mm、肉厚0.4mm～20mmの溶接鋼管を製造するために使用されます。また、角管、長方形管、楕円管など、円形管の加工範囲内で特殊形状の管を製造することもできます。ERW管製造ラインは、高度な技術的特徴を持つ製品です。このユニットは、世界で最も先進的なFFXおよびFF成形システムを採用し、設計ガイドロールの手段および最終検証としてドイツのCOPRA圧延成形設計ソフトウェアを選択しています。このユニットは、安定した高品質の鋼表面、仕様変更の容易さ、高度な技術、信頼性の高い設備、および完璧な製造プロセスの利点を形成しています。
ERW管ミルその他のモデル
| モデル | 直径範囲 | パイプ厚さ | 成形速度(m/分) | モーター出力(KW) | 機械面積 (m³) |
| HG20 | 8-20MM | 0.3-1MM | 30-120 | 55 | 7×50 |
| HG32 | 12-32MM | 0.3-2.0MM | 30-120 | 75 | 7×50 |
| HG50 | 16-50MM | 0.8-2.5MM | 30-110 | 110 | 7×60 |
| HG60 | 20-60MM | 0.8-3MM | 30-100 | 132 | 7×65 |
| HG76 | 12-76MM | 1-3MM | 30-100 | 320 | 8×80 |
| HG89 | 32-89MM | 1-4MM | 30-80 | 350 | 8×80 |
| HG114 | 45-114MM | 1.5-5.0MM | 30-60 | 400 | 10×100 |
| HG165 | 60-165MM | 3-7MM | 30-50 | 600 | 10×110 |
| HG219 | 114-219MM | 4-8MM | 20-40 | 800 | 12×150 |
| HG273 | 114-273MM | 4-10MM | 15-30 | 1000 | 18×160 |
| HG325 | 165-325MM | 4-12MM | 10-30 | 1200 | 18×180 |
| HG426 | 165-426MM | 4-16MM | 8-25 | 1400 | 18×180 |
| HG508 | 219-508MM | 4-20MM | 8-20 | 2000 | 21×180 |
1.) 正しい方法でこの機械を操作する方法をインストールし、作業者を訓練するためにエンジニアを派遣します。
2.) 保証チーム
1年間の品質保証、生涯保証修理。品質保証期間内は、人為的ミスによる故障を除き、修理部品を無償で提供します。品質保証期間後は、スペアパーツの費用のみを請求します。
3.) プリセールスおよびアフターサービスを提供します。
プリセールスサービス：ワークショップ設計、生産出力設計
アフターサービス：設置とトレーニング、および作業のための熟練したエンジニア。
4.) エンジニアを数ヶ月または1年間派遣することもできます。エンジニアは、出力を改善し、無駄を減らし、コストを削減するのに役立ちます。
5.) プリセールスサービスを提供します-ステンレス鋼管/炭素鋼管製造のためのプロジェクト全体の設計。
6.) 荷積みと発送を担当します
Q1: メーカーですか、それとも商社ですか？
A1: 私たちはメーカーであり、20年以上の経験があります。
Q2: これまで製造したパイプの最大サイズは？
A2: 最大φ630mm
Q3: お客様の機械ラインを見学できますか？
A3: はい、ただし、まずお客様の同意を得る必要があります。
Q4: 機械の利点は何ですか？
A4: 全自動、直接成形正方形、共有ローラーを含みます。高速交換システム
Q5: 見積もりはどのように入手できますか？
A5: パイプのサイズと厚さの要件をお送りください。
