高周波溶接付き電縫パイプミルマシン

Name: 高周波溶接付き電縫パイプミルマシン
Brand: Hebei Tengtian Welded Pipe Equipment Manufacturing Co.,Ltd.
SKU: ERW140
Price: 50,000.00 USD
Availability: InStock

製品の詳細:

起源の場所:	hebei
ブランド名:	Tengtian
証明:	CE, ISO9001, BV
モデル番号:	ERW140

詳細情報

起源の場所:

hebei

ブランド名:

Tengtian

証明:

CE, ISO9001, BV

モデル番号:

ERW140

製品名:

高周波溶接付き電縫パイプミルマシン

四角いパイプ:

25*25 - 110*110mm

色:

青

カットソー:

ミリングソー

成形方法:

FFX形成テクノロジーと直接形成

走行速度:

最大70m/min

溶接タイプ:

高周波溶接

キーワード:

ERW パイプミール機

ハイライト:

High Light

ハイライト:

高周波溶接付き電縫パイプミルマシン

保証付きのERWパイプミール

高周波溶接の管製造所機械

取引情報

最小注文数量:

1セット

価格:

$100000 to $1 million

パッケージの詳細:

防水性と耐用物の梱包を輸出します。

受渡し時間:

5ヶ月

支払条件:

ウエスタンユニオン

供給の能力:

50セット/年

製品説明

ERWパイプミル機械（高周波溶接付き）

属性	値
角パイプ	2525 - 110110mm
色	青
切断ソー	フライスソー
成形方法	FFX成形技術＆ダイレクト成形
走行速度	最大70m/分
溶接タイプ	高周波溶接

高周波溶接付き電縫パイプミルマシン 0

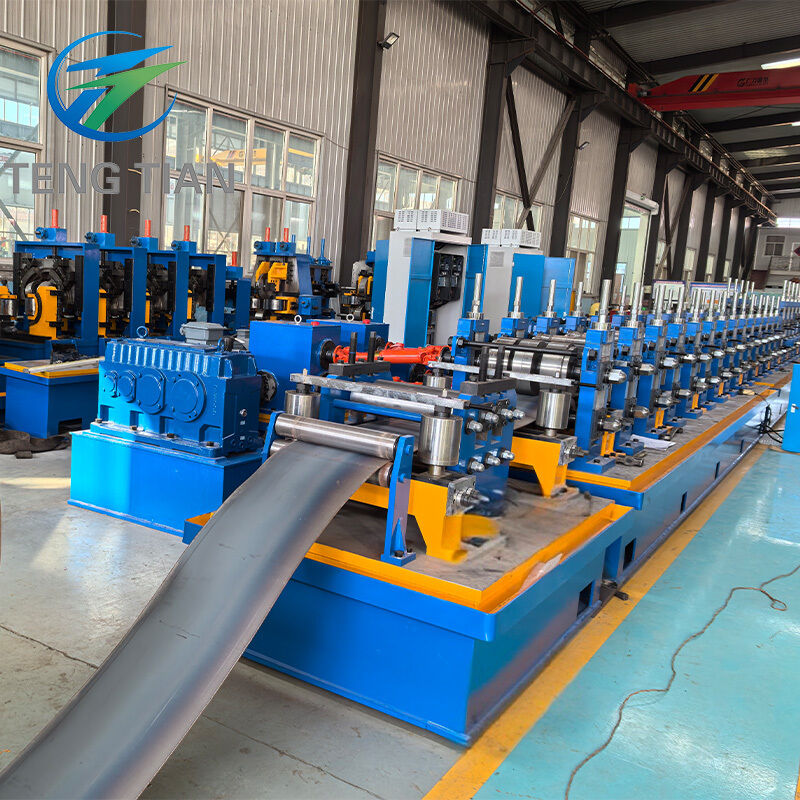

高周波高精度全自動ERWパイプミルライン機械

この生産ラインは、厚さ1.0mm～5.0mmの鋼管（Φ32mm～Φ140mm）を製造し、角パイプは25*25mm～110*110mmまで対応可能です。国内外の先進的なパイプ製造技術を統合した革新的な設計は、経済的かつ実用的な利点を提供します。

高周波溶接付き電縫パイプミルマシン 1

ERWチューブミル＆パイプミル概要

特定の幅の鋼帯から縦溶接シームのチューブおよびパイプを製造します
プロセスは、スリット鋼コイルのアンコイリングと平坦化から始まります
ローラーツールを備えた成形機が鋼帯を丸パイプに成形します
高周波ソリッドステート溶接機が溶接ボックスでシームを接合します
サイジングマシンは、切断と結束の前にチューブを最終寸法に成形します

製品の利点

高精度：レベルローラーのジャンプ0.01、フレーム/スライドクリアランス≤0.02、フレーム垂直度≤0.05、フレーム平行度≤0.1、直径/円形度誤差≤0.08
日本の技術が国際的な顧客の高い精度要件を満たします
ウォームギア調整により、正確でエネルギー効率の高い操作を実現
±20°の回転能力を持つ3D調整可能なスクレーピングシステム
トルコ製ヘッドプッシュ角成形により、安定性と均一なR角度を維持しながら金型重量を削減
ナイロンダンピングブロックがシャフトとベアリングへの衝撃を最小限に抑えます

生産プロセス

上にスクロール
アンコイリング
平坦化
エンドシャー＆バット溶接
アキュムレータ
成形
高周波誘導溶接
外側バリ取り
冷却
サイジング
切断
検査＆収集
倉庫へのアクセス

高周波溶接付き電縫パイプミルマシン 2

技術仕様

原材料

材料用途	熱間圧延または冷間圧延鋼帯、亜鉛メッキ鋼帯
材料グレード	低炭素鋼、低合金鋼：δs≤345Mpa
鋼帯の内径	Φ508-Φ610mm
鋼帯の外径	Φ800-Φ2000mm
コイラー重量	最大4000kg

生産範囲

丸パイプ	32-140mm（厚さ：1.0-5.0mm）
角パイプ	2525-110110mm（厚さ：1.0-4.0mm）
角形パイプ	2030-90120mm（厚さ：1.0-4.0mm）

追加仕様

高周波溶接機	GGP300Kwソリッドステート高周波溶接機
ライン速度	最大70m/分
チューブ長	6-12m
切断精度	±3mm
電気設備容量	約500KW
ライン全体のサイズ	約80X9m

高周波溶接付き電縫パイプミルマシン 3

高周波溶接付き電縫パイプミルマシン 4

高周波溶接付き電縫パイプミルマシン 5

高周波溶接付き電縫パイプミルマシン 6

高周波溶接付き電縫パイプミルマシン 7

当社のサービス

設置およびオペレーター研修のためのオンサイトエンジニアサポート
1年間の品質保証と生涯修理サポート
ワークショップ設計および生産量計画を含む包括的なプレセールスおよびアフターセールスサービス
生産量最適化と廃棄物削減のための延長エンジニアサポート（数ヶ月から1年）のオプション
ステンレス鋼および炭素鋼パイプ生産のための完全なプロジェクト設計サービス
積み込みおよび出荷手配の全責任

高周波溶接付き電縫パイプミルマシン 8
